Конструктивно каркасно-тентовые ангары состоят из двух основных элементов: опорного каркаса из металлических конструкций и внешней оболочки – натяжного тента. От качества этих элементов зависит прочность и надежность каркасного строения.
Производство металлических конструкций
Производство и монтаж тентовых ангаров проходит в несколько этапов: составления проектно-сметной документации, изготовление конструкций на заводах – изготовителях, монтаж металлического каркаса и обшивка его тентовым полотном.
Проектирование
На этом этапе проводится:
- сбор исходных данных о месте строительства ангара;
- учитываются особенности местности застройки;
- составляется схема нагрузок;
- выполняются расчеты несущей способности металлических элементов.
На основании расчетных данных выбирается необходимые размеры поперечного сечения каркасных конструкций, способные выдержать эксплуатационные нагрузки. Для соединения элементов в единую пространственную конструкцию выбирается оптимальный метод их соединения.
Этап проектирования заканчивается составлением проектно-сметной документации. В этот пакет входят рабочие и сборочные чертежи, монтажные схемы, ведомости необходимых строительных материалов. По желанию заказчика составляется сводный сметный расчет строительства, определяющий общую стоимость постройки.
Изготовление элементов каркаса
На этой стадии проводится подготовка и обработка металлических конструкций. Чтобы ускорить процесс монтажа, из металлопроката по рабочим чертежам в заводских условиях изготавливаются элементы каркаса: цельносваренные колонны, секторы арочных ферм и продольные балки-распорки. В процессе изготовления проводят резку металла, его гибку, электродуговую сварку, просверливают отверстия под болтовые соединения.
На завершающем этапе проводят контроль качества сварочных шов, наносится антикоррозийное покрытие.
Выбор тентового покрытия
Наружной оболочкой тентового ангара служит плотная ПВХ мембрана. В конструкции тентового ангара полотно тента подвергается усилиям на разрыв и на растяжение. Поэтому так важен показатель плотности ткани. Для каркасно-тентовых строений применяется ткань плотностью от 630 до 900 г/м2.
По своему строению ПВХ мембрана состоит из сетки особо прочной нити и сверху закрепляется пленкой из поливинилхлорида.

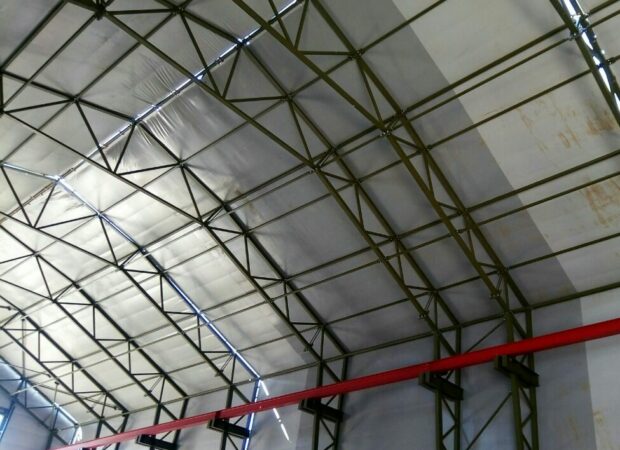

Раскрой тентового полотна производится по разработанным чертежам. Это служит гарантией идеальной посадки на металлический каркас. Ткань натягивается на собранную пространственную систему ангара и закрепляется прочными шнурами через отверстия люверсов.

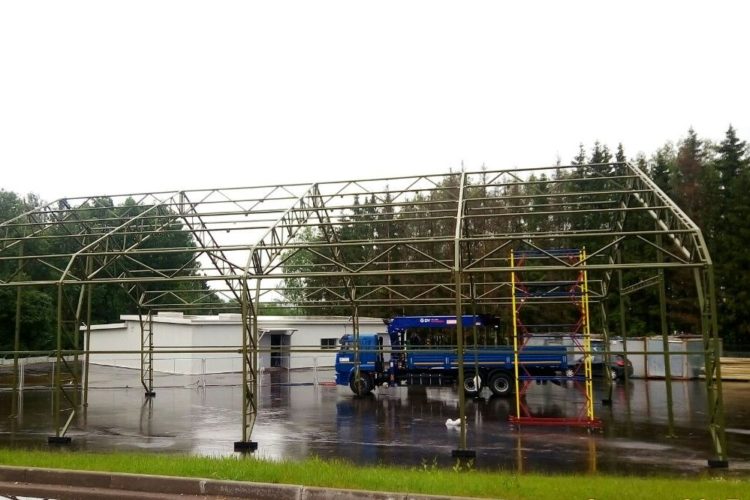

Монтаж каркаса
Процесс сборки пространственного каркаса выполняется в следующем порядке:
- Размечаются места установки опорных колонн.
- Подготавливается фундаментная конструкция.
- В фундамент устанавливаются анкерные конструкции.
- Устанавливаются опорные колонны.
- Монтируются арочные конструкции или фермы.
- Арки между собой соединяются с заданным шагом горизонтальными прогонами.
- Жесткость пространственной конструкции обеспечивается вертикальными или портальными связями.
После проверки сварочных швов и болтовых соединений производится монтаж тентового покрытия.
Сроки строительства тентовых сооружений
Продолжительность строительства зависит от объема предстоящих работ, климатических особенностей региона застройки и других условий.
Например, ориентировочный срок строительства крытых футбольных полей размером 20 х 20 метров составляет от 3 до 4 месяцев, а для того, чтобы построить теннисный корт размером 36 х 36 м потребуется 4- 5 месяца.
Каркасно-тентовая технология строительства дает уникальную возможность построить масштабно спортивное или зрелищное крытое сооружение всего за несколько месяцев.
